氣動O型球閥工作原理（氣動o型球閥結構）

球閥有很多種，但基本上是一樣的，是一個帶有圓形開閉件的球形芯，主要靠閥座、范圍、墊圈、和其他驅動設備，將閥桿旋轉90度可以打開和關閉閥門，用于關閉管道、分布、調節流量改變介質流向。根據閥座的不同工況采用不同的閥座密封形式。閥體具有單件結構，兩級式，三元形式。可拉伐閥門介紹了市場上常用的氣動O型球閥：

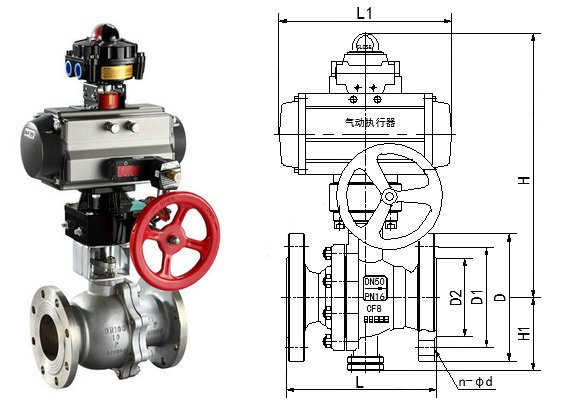

一、氣動o型球閥結構： 帶有中間通孔的球體安裝在O型球閥的閥體內，球體上開有與管道直徑相等的通孔，球可以在密封座內旋轉，管道方向兩側有環形彈性體實現密封。通過將球體旋轉90度，可以改變通孔的方向，從而實現球閥的開啟和關閉。 氣動O型球閥閥心(范圍)是球形的，從結構的角度來看，密封時球閥閥座嵌入閥體側閥座。相對運動部件采用摩擦系數最小的自潤滑材料，因此操作扭矩很小，外部密封油脂的長期密封，使操作更加靈活。一般用于兩位調節，流動特性是快開。

 二、氣動O型球閥的原理： 當O型球閥完全打開時，兩側是暢通無阻的閥門，形成直管通道，雙向密封，有“自動清洗的”性能更好的特點，適合特別臟的、含纖維介質的二位切割場合。在閥門的打開和關閉過程中球總是摩擦閥門，同時，閥芯與閥座之間的密封是通過閥座壓緊球芯的預緊密封力來實現的，然而由于其優異的機械和物理性能，因此密封性能優異。
