導熱油球閥Q41M

Q41M導熱油球閥原理作用：

Q41M導熱油球閥閥體設計采用***際流行的一體式結構，比二瓣式球閥中部減少泄漏點。Q41M導熱油球閥閥桿采用倒裝雙密封，完全避免泄漏。Q41M導熱油球閥閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。 Q41M導熱油球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。我公司生產有多種結構長度的 導熱油球閥，可滿足用戶的各種需求。

Q41M導熱油球閥性能特點：

①Q41M導熱油球閥高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；

②Q41M導熱油球閥閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；

③Q41M導熱油球閥適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。

Q41M導熱油球閥技術參數：

公稱通徑 DN15～200mm

公稱壓力 PN1.6、2.5MPa

溫  度 PPL≤350℃、HL≤450℃

適用介質 水、石油、導熱油、蒸汽、高溫氣體等

Q41M導熱油球閥部件材質：

閥軸材質 碳鋼、不銹鋼

閥體材質 碳鋼、304/316/316L不銹鋼

球體材質 304/316/316L不銹鋼

閥座密封 對蒞聚苯（PPL） 、金屬密封（H）

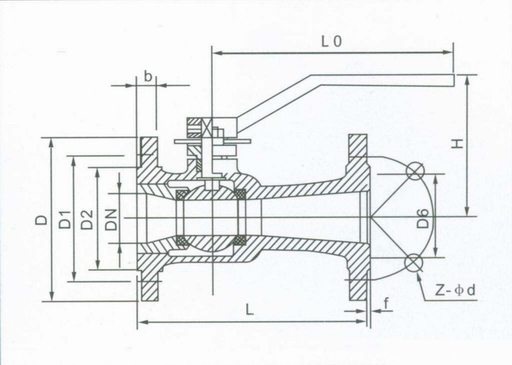

Q41M導熱油球閥外形尺寸：

型號	公稱通徑DN(mm)	尺寸（mm）
		L	D	D1	D2	b-f	Z-Φd	H	Do
Q41M-16	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-2	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	22-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
Q41M-25	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
