J41H鑄鋼法蘭截止閥

J41H鑄鋼法蘭截止閥原理作用：

J41H鑄鋼法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；鑄鋼截止閥閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得它適合作為介質的切斷或調節及節流使用。

    鑄鋼法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。

    鑄鋼法蘭截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。

J41H鑄鋼法蘭截止閥性能特點：

①閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長；

②閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；

③可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求；

④閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況；

⑤倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

鑄鋼法蘭截止閥J41H技術參數：

鑄鋼法蘭截止閥J41H部件材質：

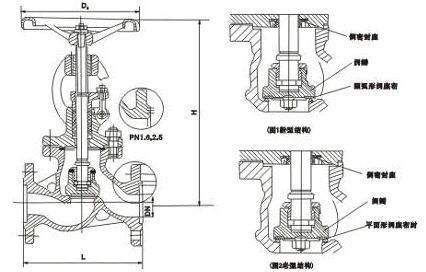

J41H鑄鋼法蘭截止閥外形尺寸：

DN	L	D	D1	D2	b	n-d	H	D0
15	130	95	65	45	14	4x14	200	120
20	150	105	75	55	14	4x14	243	140
25	160	115	85	65	14	4x14	253	160
32	180	135	100	78	15	4x18	280	160
40	200	145	110	85	16	4x18	312	200
50	230	160	125	100	16	4x18	321	200
65	290	180	145	120	18	4x18	325	240
80	310	195	160	135	20	4x18	355	240
100	350	215	180	155	20	4x18	415	280
125	400	245	210	185	22	4x18	460	320
150	480	280	240	210	24	8x23	510	360
200	600	335	295	265	26	12x23	590	360
