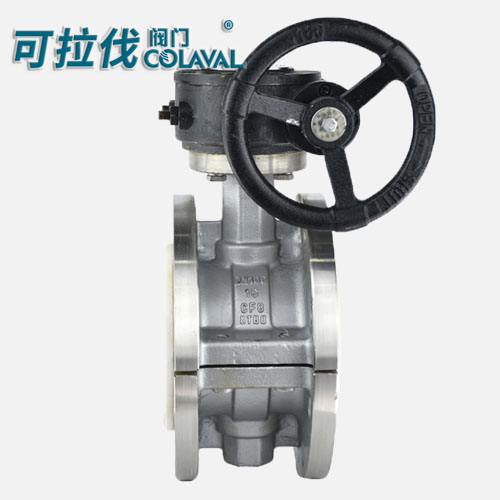

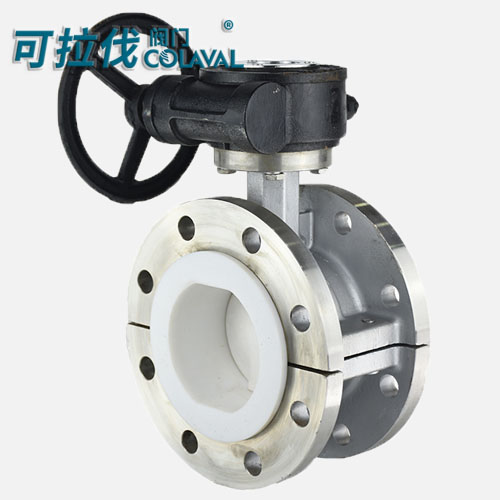

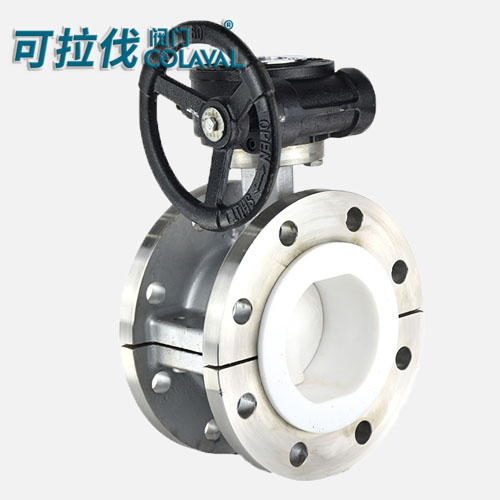

D341F4不銹鋼渦輪法蘭襯氟蝶閥概述：
蝶閥是隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數閘閥比較，平均減累重量達30~50%,蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等等，轉矩相反，因此啟閉力矩較小。
1.其基本類型有兩種，法蘭式和對夾式（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的介質腐蝕，其中蝶閥閥桿與蝶板（鍛）為一體，表面均勻包裹一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性忖墊閥座，達到介質的零泄漏。
2. 由于述型號擴展而成的法蘭式和對夾式半襯里蝶閥，其內件蝶板和閥桿不襯，采用耐蝕不銹鋼材料；而閥體采用全襯工藝。這種結構稱為半襯里蝶閥。
結構特點
1. 中線蝶閥為整個蝶板與蝶座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節。
2. 四級加載彈性密封，保證了閥門內、外的零泄漏；
A. 軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
B. 軸頭端面采用彈性O(shè)型圈和軸肩處鋼性墊圈、彈性橡膠墊組合；
C. 軸的徑向采用O型圈與金屬墊的組合；
D. 閥座鑲在有彈性的閥體槽內。
3. 采用可調彈性彈子定位，結構簡單。

|
