復合式污水排氣閥SCAR

SCAR復合式污水排氣閥原理作用：

SCAR污水復合式排氣閥是專用污水管道工程的排氣閥。 SCAR污水復合排氣閥管內污水在運作時，SCAR污水復合排氣閥活瓣在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內把球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)陆怠鈴男】着懦Ｈ绯霈F(xiàn)停電、停泵管內水流空時隨時出現負壓，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔進行大量補氣確保管道安全。

復合式污水排氣閥SCAR性能特點：

SCAR污水復合式排氣閥與CARX復合式排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進，把浮球控制在下部，使污物只能在閥體下部物污不會纏繞上部排氣口上，不會影響密封性能。

SCAR復合式污水排氣閥技術參數：

公稱通徑DN（mm）	50（2"）~250（10"）
公稱壓力PN（Mpa）	1.0~1.6
使用溫度（℃）	-10~85
適用介質	污水

SCAR復合式污水排氣閥部件材質：

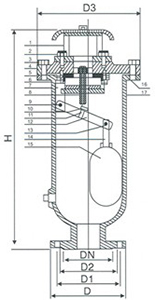

SCAR復合式污水排氣閥外形尺寸：

口徑	D	D1	Φ1	H	Z-Φ
50	160	125	205	495	4-18
80	195	160	270	600	4-18
100	215	180	285	760	8-18
150	280	240	340	820	8-22
200	335	295	400	950	8-22
250	390	350	465	1100	12-22
