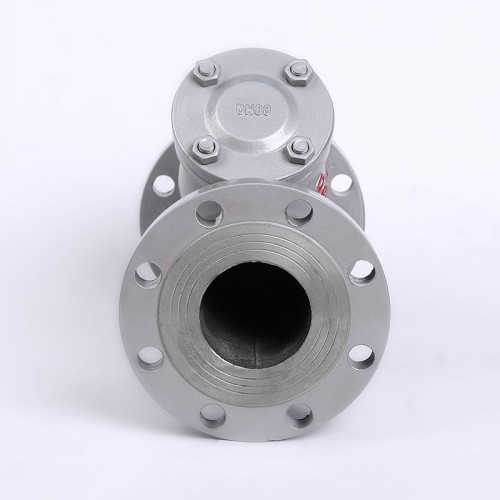

GL41H鑄鋼Y型過濾器原理作用： GL41H鑄鋼Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，GL41H鑄鋼Y型過濾器用來消除介質中的雜質，以保護閥門及設備的正常使用。該鑄鋼法蘭式Y(jié)型過濾器具有結構，阻力小，排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。 GL41H鑄鋼Y型過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
GL41H鑄鋼Y型過濾器性能特點： ①結構簡單，可靠性強； ②拆裝方便，易清洗、維護； ③濾網規格多，滿足不同場合過濾要求。 GL41H鑄鋼Y型過濾器技術參數：
| 公稱通徑 | DN15-DN500 | 公稱壓力 | 1.6Mpa-6.4Mpa | | 適用溫度 | -30℃~380℃ | 適用介質 | 水、油品、蒸汽 |
不銹鋼絲網的技術特性
| 孔目數目(英寸) | 絲徑 | 可攔截的粒徑(μm) | 有效面積(%) | 孔目數目(英寸) | 絲徑 | 可攔截的粒徑(μm) | 有效面積(%) | | 10 | 0.508 | 2032 | 64 | 30 | 0.234 | 614 | 53 | | 12 | 0.457 | 1660 | 61 | 32 | 0.234 | 560 | 50 | | 14 | 0.376 | 1438 | 63 | 36 | 0.234 | 472 | 46 | | 16 | 0.315 | 1279 | 65 | 38 | 0.213 | 455 | 46 | | 18 | 0.315 | 1096 | 61 | 40 | 0.193 | 442 | 49 | | 20 | 0.315 | 955 | 57 | 50 | 0.152 | 356 | 50 | | 22 | 0.273 | 882 | 59 | 60 | 0.122 | 301 | 51 | | 24 | 0.273 | 785 | 56 | 80 | 0.102 | 216 | 47 | | 26 | 0.234 | 743 | 59 | 100 | 0.081 | 173 | 46 | | 28 | 0.234 | 673 | 56 | 120 | 0.081 | 131 | 38 |
篩網目數與粒徑（μm）對照表 | 目數 | 微米 | 目數 | 微米 | 目數 | 微米 | 目數 | 微米 | | 2.5 | 7925 | 12 | 1397 | 60 | 245 | 325 | 47 | | 3 | 5880 | 14 | 1165 | 65 | 220 | 425 | 33 | | 4 | 4599 | 16 | 991 | 80 | 198 | 500 | 25 | | 5 | 3962 | 20 | 833 | 100 | 165 | 625 | 20 | | 6 | 3327 | 24 | 701 | 110 | 150 | 800 | 15 | | 7 | 2794 | 27 | 589 | 180 | 83 | 1250 | 10 | | 8 | 2362 | 32 | 495 | 200 | 74 | 2500 | 5 | | 9 | 1981 | 35 | 417 | 250 | 61 | 3250 | 2 | | 10 | 1651 | 40 | 350 | 270 | 53 | 12500 | 1 |

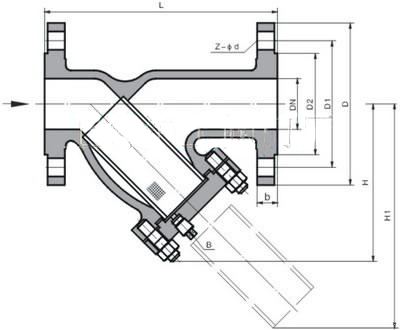

GL41H鑄鋼Y型過濾器部件材質： GL41H鑄鋼Y型過濾器外形尺寸：
| DN | "英寸 | L | H | H1 | | 15 | 1/2 | 125 | 70 | 150 | | 20 | 3/4 | 145 | 70 | 150 | | 25 | 1 | 160 | 80 | 160 | | 32 | 1 1/4 | 180 | 90 | 180 | | 40 | 1 1/2 | 200 | 100 | 240 | | 50 | 2 | 220 | 130 | 250 | | 65 | 2 1/2 | 260 | 165 | 350 | | 80 | 3 | 280 | 195 | 390 | | 100 | 4 | 320 | 230 | 450 | | 125 | 5 | 350 | 300 | 520 | | 150 | 6 | 380 | 335 | 580 | | 200 | 8 | 495 | 420 | 690 | | 250 | 10 | 595 | 500 | 800 | | 300 | 12 | 640 | 580 | 950 | | 350 | 14 | 700 | 640 | 1150 | | 400 | 16 | 800 | 700 | 1360 | | 450 | 18 | 850 | 790 | 1480 | | 500 | 20 | 900 | 875 | 1650 |
|
