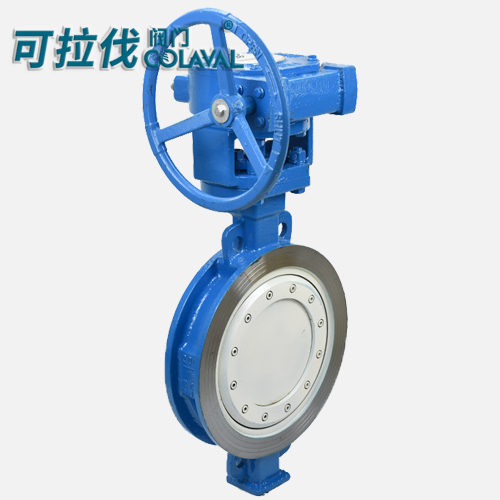

D373H渦輪對夾式硬密封蝶閥

渦輪對夾式硬密封蝶閥概述：
D373H渦輪對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。渦輪對夾式硬密封蝶閥主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。
渦輪對夾式硬密封蝶閥碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。美標對夾式硬密封蝶閥開啟力矩小，靈活方便，省力節能、無泄漏、耐高壓、耐腐蝕、耐磨損、使用壽命長等特點。美標對夾式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。硬密封蝶閥還具有以下幾個特點：
①三偏心結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
②碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
③大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
④具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
渦輪對夾式硬密封蝶閥技術參數：
閥體：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼；
蝶板：鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼；
密封圈：不銹鋼、聚內脂、抗磨材料；
適用介質：水、蒸氣、油品、酸類腐蝕性等；
設計與制造標準【API 608、API 6D、BS 5351、ASME B16.34】
結構標準【API B16.10、API 6D、DIN 3202】
連接標準【 ASME B16.5、DIN2543-2550】
測試標準【ISO5208、API 6D、BS 6755】
渦輪對夾式硬密封蝶閥型號編制說明：

渦輪對夾式硬密封蝶閥特點：
三偏心多層次金屬硬密封蝶閥是我公司節能型蝶閥。采用三維偏心原理設計，密封圈采用硬軟兼具的多層次結構。適用于介質溫度≤550℃的冶金、電力、石油、化工及給排水等介質管道上作調節流量的截斷流體，密封性能可靠。
1、三偏心多層次硬密封蝶閥系列產品，流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小，啟閉力矩小，工藝性能好和適用的壓力、溫度范圍廣。
2、采用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料制作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易泄漏的缺點。
5、蝶板密封圈采用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。
6、常規高性能蝶閥是雙偏心設計，詳見圖中a、b(即驅動軸偏離法蘭中心線和偏離密封面中心線)而三偏心蝶閥在此基礎上將閥座中心線在與閥體中心線形成一個ß角偏置，使得蝶閥在啟閉過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊密封面。當完全開啟時，兩密封面之間形成一個間隙C，這種設計徹底消除了兩密封面之間的機械磨損和擦傷，并改密封副之間的過盈密封為接觸性密封，使蝶閥的密封性能和使用壽命都得到大大提高。
渦輪對夾式硬密封蝶閥主要零件材質：

渦輪對夾式硬密封蝶閥主要技術參數：
