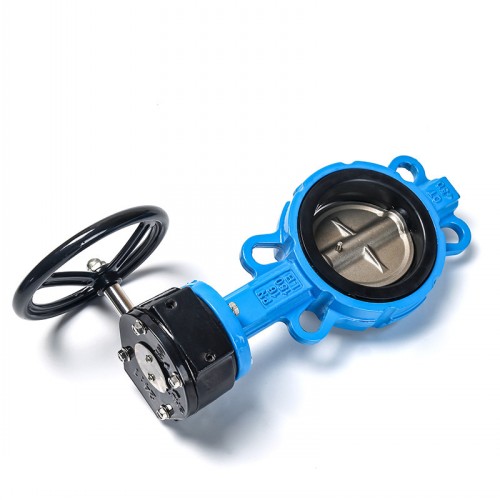

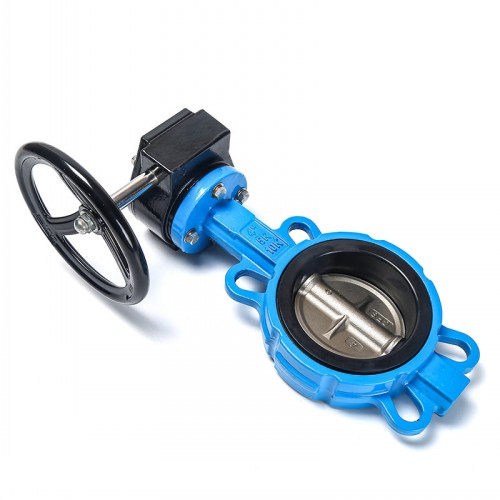

渦輪對夾蝶閥

蝸輪對夾蝶閥簡述：

蝸輪對夾蝶閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備,對夾蝶閥用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，蝸輪對夾蝶閥可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

蝸輪對夾蝶閥D371X原理作用：

蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

蝸輪對夾蝶閥D371X性能特點：

①本閥結構獨特，操作靈活，省力，方便；

②蝶板采用框架結構，強度高，過流面積大，流阻?。?/p>

③密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長；

④本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠；

⑤整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質；

⑥橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇；

⑦本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

蝸輪對夾蝶閥D371X技術參數：

公稱通徑	DN50~DN1000	適用溫度	-23℃~121℃
公稱壓力	PN10/PN16	適用介質	水、氣、油

蝸輪對夾蝶閥D371X部件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

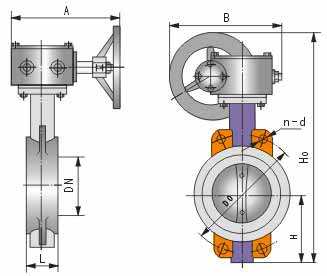

蝸輪對夾蝶閥D371X外形尺寸：




公稱通徑		結構長度	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42

蝸輪對夾蝶閥D371X使用說明：

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②蝸輪對夾蝶閥D371X安裝使用說明書下載。
